（1.1）等離子清洗的作用

等離子清洗的作用原理主要是：

（A）對材料表面的刻蝕作用--物理作用

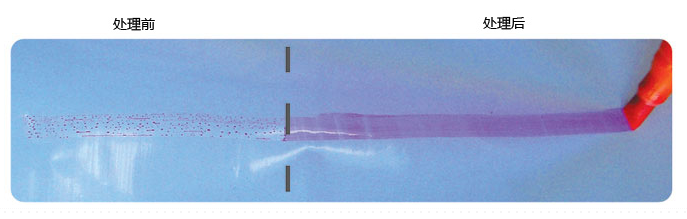

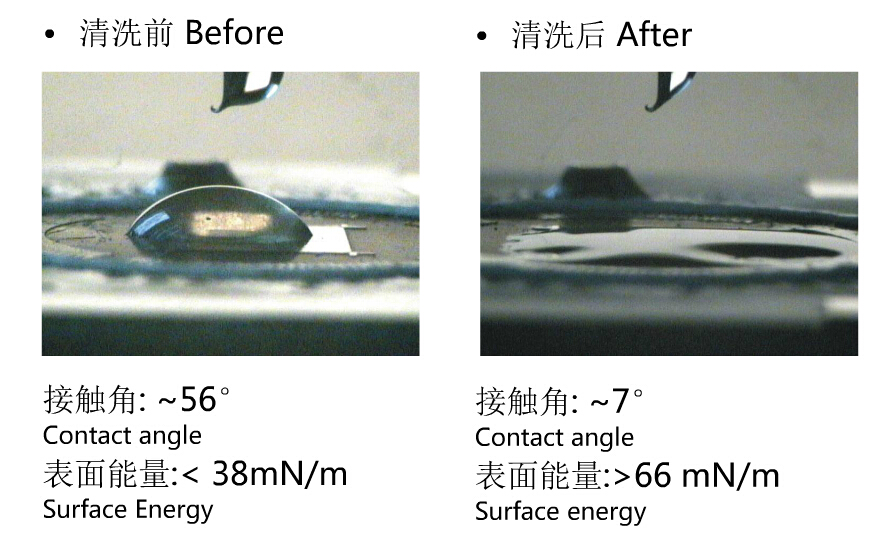

等離子體中的大量離子、激發(fā)態(tài)分子、自由基等多種活性粒子，作用到固體樣品表面，不但清除了表面原有的污染物和雜質(zhì)，而且會(huì)產(chǎn)生刻蝕作用，將樣品表面變粗糙，形成許多微細(xì)坑洼，增大了樣品的比表面。提高固體表面的潤濕性能。

（B）激活鍵能，交聯(lián)作用

等離子體中的粒子能量在0~20eV，而聚合物中大部分的鍵能在0~10eV，因此等離子體作用到固體表面后，可以將固體表面的原有的化學(xué)鍵產(chǎn)生斷裂，等離子體中的自由基與這些鍵形成網(wǎng)狀的交聯(lián)結(jié)構(gòu)，大大地激活了表面活性。

（C）形成新的官能團(tuán)--化學(xué)作用

如果放電氣體中引入反應(yīng)性氣體，那么在活化的材料表面會(huì)發(fā)生復(fù)雜的化學(xué)反應(yīng)，引入新的官能團(tuán)，如烴基、氨基、羧基等，這些官能團(tuán)都是活性基團(tuán)，能明顯提高材料表面活性。

等離子清洗作為重要的材料表面改性方法，已經(jīng)在眾多領(lǐng)域廣泛使用。

與傳統(tǒng)的一些清洗方法，如超聲波清洗、UV清洗等，具有以下優(yōu)點(diǎn)：

（A）處理溫度低

處理溫度可以低至80℃、50℃以下，低的處理溫度可以確保對樣品表面不造成熱影響。

（B）處理全程無污染

等離子清洗機(jī)本身是很環(huán)保的設(shè)備，不產(chǎn)生任何污染，處理過程也不產(chǎn)生任何污染。

可以與原有生產(chǎn)流水線搭配，實(shí)現(xiàn)全自動(dòng)在線生產(chǎn)，節(jié)約人力成本。

（C）處理效果穩(wěn)定

等離子清洗的處理效果非常均勻穩(wěn)定，常規(guī)樣品處理后較長時(shí)間內(nèi)保持效果良好。

（D）可以完美搭配自動(dòng)化流水線，提高生產(chǎn)效率

根據(jù)用戶現(xiàn)場需求，配置最優(yōu)的流水線生產(chǎn)方案，大大提高生產(chǎn)效率。

影響粘接物理強(qiáng)度的物理因素

1.表面粗糙度：
當(dāng)膠粘劑良好地浸潤被粘材料表面時(shí)（接觸角θ<90°），表面的粗糙化有利于提高膠粘劑液體對表面的浸潤程度，增加膠粘劑與被粘材料的接觸點(diǎn)密度，從而有利于提高粘接強(qiáng)度。反之，當(dāng)膠粘劑對被粘材料浸潤不良時(shí)（θ>90°）,表面的粗糙化就不利于粘接強(qiáng)度的提高。
2.表面處理:
粘接前的表面處理是粘接成功的關(guān)鍵，其目的是能獲得牢固耐久的接頭。由于被粘材料存在氧化層（如銹蝕）、鍍鉻層、磷化層、脫模劑等形成的“弱邊界層”，被粘物的表面處理將影響粘接強(qiáng)度。例如，聚乙烯表面可用熱鉻酸氧化處理而改善粘接強(qiáng)度，加熱到70-80℃時(shí)處理1-5分鐘，就會(huì)得到良好的可粘接表面，這種方法適用于聚乙烯板、厚壁管等。而聚乙烯薄膜用鉻酸處理時(shí)，只能在常溫下進(jìn)行。如在上述溫度下進(jìn)行，則薄膜的表面處理，采用等離子或微火焰處理。
對天然橡膠、丁苯橡膠、丁腈橡膠和氯丁橡膠表面用濃硫酸處理時(shí)，希望橡膠表面輕度氧化，故在涂酸后較短的時(shí)間，就要將硫酸徹底洗掉。過度的氧化反而在橡膠表面留下更多的脆弱結(jié)構(gòu)，不利于粘接。
對硫化橡膠表面局部粘接時(shí)，表面處理除去脫膜劑，不宜采用大量溶劑洗滌，以免不脫膜劑擴(kuò)散到處理面上妨礙粘接。
鋁及鋁合金的表面處理，希望鋁表面生成氧化鋁結(jié)晶，而自然氧化的鋁表面是十分不規(guī)則的、相當(dāng)疏松的氧化鋁層，不利于粘接。所以，需要除去自然氧化鋁層。但過度的氧化會(huì)在粘接接頭中留下薄弱層。
3.滲透：
已粘接的接頭，受環(huán)境氣氛的作用，常常被滲進(jìn)一些其他低分子。例如，接頭在潮濕環(huán)境或水下，水分子滲透入膠層；聚合物膠層在有機(jī)溶劑中，溶劑分子滲透入聚合物中。低分子的透入首先使膠層變形，然后進(jìn)入膠層與被粘物界面。使膠層強(qiáng)度降低，從而導(dǎo)致粘接的破壞。
滲透不僅從膠層邊沿開始，對于多孔性被粘物，低分子物還可以從被粘物的空隙、毛細(xì)管或裂縫中滲透到被粘物中，進(jìn)而侵入到界面上，使接頭出現(xiàn)缺陷乃至破壞。滲透不僅會(huì)導(dǎo)致接頭的物理性能下降，而且由于低分子物的滲透使界面發(fā)生化學(xué)變化，生成不利于粘接的銹蝕區(qū)，使粘接完全失效。
4.遷移：
含有增塑劑被粘材料，由于這些小分子物與聚合物大分子的相容性較差，容易從聚合物表層或界面上遷移出來。遷移出的小分子若聚集在界面上就會(huì)妨礙膠粘劑與被粘材料的粘接，造成粘接失效。
5.壓力：
在粘接時(shí)，向粘接面施以壓力，使膠粘劑更容易充滿被粘體表面上的坑洞，甚至流入深孔和毛細(xì)管中，減少粘接缺陷。對于粘度較小的膠粘劑，加壓時(shí)會(huì)過度地流淌，造成缺膠。因此，應(yīng)待粘度較大時(shí)再施加壓力，也促使被粘體表面上的氣體逸出，減少粘接區(qū)的氣孔。
對于較稠的或固體的膠粘劑，在粘接時(shí)施加壓力是必不可少的手段。在這種情況下，常常需要適當(dāng)?shù)厣邷囟?，以降低膠粘劑的稠度或使膠粘劑液化。例如，絕緣層壓板的制造、飛機(jī)旋翼的成型都是在加熱加壓下進(jìn)行。
為了獲得較高的粘接強(qiáng)度，對不同的膠粘劑應(yīng)考慮施以不同的壓力。一般對固體或高粘度的膠粘劑施高的壓力，而對低粘度的膠粘劑施低的壓力。
6.膠層厚度：
較厚的膠層易產(chǎn)生氣泡、缺陷和早期斷裂，因此應(yīng)使膠層盡可能薄一些，以獲得較高的粘接強(qiáng)度。另外，厚膠層在受熱后的熱膨脹在界面區(qū)所造成的熱應(yīng)力也較大，更容易引起接頭破壞。
7.負(fù)荷應(yīng)力:
在實(shí)際的接頭上作用的應(yīng)力是復(fù)雜的，包括剪切應(yīng)力、剝離應(yīng)力和交變應(yīng)力。
（1） 切應(yīng)力：由于偏心的張力作用，在粘接端頭出現(xiàn)應(yīng)力集中，除剪切力外，還存在著與界面方向一致的拉伸力和與界面方向垂直的撕裂力。此時(shí)，接頭在剪切應(yīng)力作用下，被粘物的厚度越大，接頭的強(qiáng)度則越大。
（2） 剝離應(yīng)力：被粘物為軟質(zhì)材料時(shí)，將發(fā)生剝離應(yīng)力的作用。這時(shí)，在界面上有拉伸應(yīng)力和剪切應(yīng)力作用，力集中于膠粘劑與被粘物的粘接界面上，因此接頭很容易破壞。由于剝離應(yīng)力的破壞性很大，在設(shè)計(jì)時(shí)盡量避免采用會(huì)產(chǎn)生剝離應(yīng)力的接頭方式。
